Ανάλυση των λόγων και των λύσεων για τον αυτο-αποσπασματικό του υδραυλικού κυλίνδρου στο υδραυλικό σύστημα;

Παρουσιάζω

Υδραυλικοί κύλινδροιχρησιμοποιούνται συνήθως ενεργοποιητές σε υδραυλικά συστήματα. Η λειτουργική τους σταθερότητα επηρεάζει άμεσα την απόδοση ολόκληρου του συστήματος. Σήμερα, ας συζητήσουμε τα κοινά ζητήματα με τη λειτουργία υδραυλικού κυλίνδρου. Γιατί συχνά χαμηλώνουν από μόνοι τους όταν είναι κλειδωμένοι; Πρώτον, ας συζητήσουμε τη δομή και την αρχή λειτουργίας των υδραυλικών κυλίνδρων.

1. Δομή υδραυλικού κυλίνδρου και αρχή εργασίας

A υδραυλικός κύλινδροςΣυνήθως αποτελείται από ένα πίσω άκρο, κύλινδρο βαρέλι, ράβδο εμβόλου, συγκρότημα εμβόλου και καπάκι μπροστινού άκρου. Για να αποφευχθεί η διαρροή λαδιού από τον κύλινδρο ή από το θάλαμο υψηλής πίεσης στον θάλαμο χαμηλής πίεσης, εγκαθίστανται σφραγίδες μεταξύ του κυλίνδρου κυλίνδρου και του άκρου, του εμβόλου και της ράβδου εμβόλου, του εμβόλου και του κυλίνδρου και του κυλίνδρου εμβόλου και του μπροστινού άκρου. Ένας φρουρός σκόνης είναι επίσης εγκατεστημένος στο εξωτερικό του μπροστινού άκρου. Για να αποφευχθεί το έμβολο να χτυπήσει την κεφαλή του κυλίνδρου όταν αποσύρεται γρήγορα στο τέλος του εγκεφαλικού επεισοδίου του, εγκαθίσταται μια συσκευή buffer στο τέλος του υδραυλικού κυλίνδρου. Μπορεί επίσης να απαιτείται συσκευή εξάτμισης.

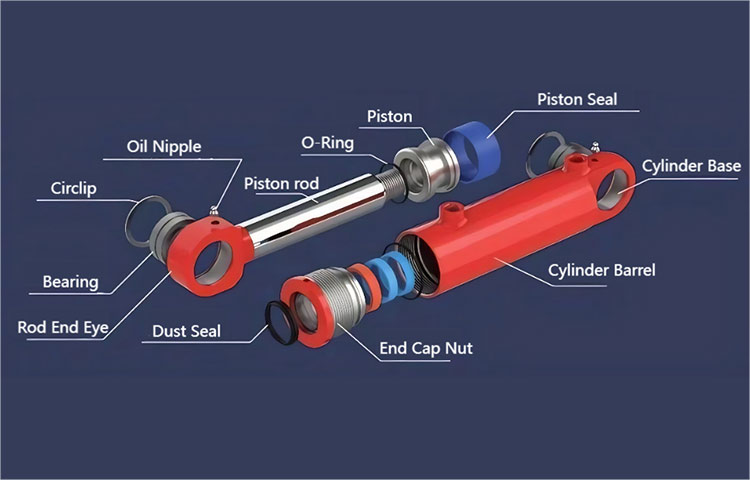

alt. Δομή υδραυλικού κυλίνδρου

2. Γενικό υδραυλικό κύκλωμα κυλίνδρου

Σε ένα υδραυλικό σύστημα, όταν ένας υδραυλικός κύλινδρος εκτείνεται σε ένα ορισμένο μήκος, δεν χρειάζεται πλέον να κινείται και πρέπει να κρατιέται μόνο σε μια συγκεκριμένη θέση για ένα συγκεκριμένο χρονικό διάστημα. Σε αυτό το σημείο, μπορεί να χρησιμοποιηθεί μια κατευθυντική βαλβίδα ελέγχου ή υδραυλική κλειδαριά για να συγκρατήσει τον κύλινδρο στη θέση του. Το γενικό υδραυλικό κύκλωμα έχει ως εξής:

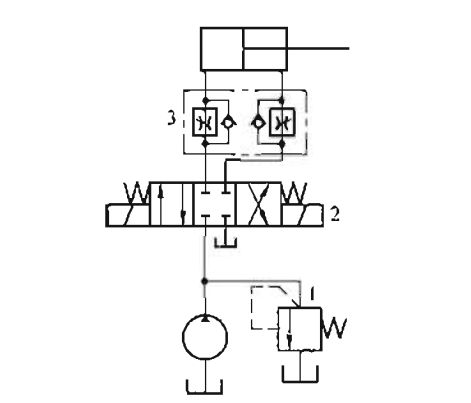

alt.Hydraulic Cylinder Circuit

3. Ανάλυση των λόγων για τους οποίους ο υδραυλικός κύλινδρος κατεβαίνει αυτόματα

Η ράβδος εμβόλου τουυδραυλικός κύλινδροςαναστέλλει τη δράση της εξωτερικής δύναμης. Σύμφωνα με τη δομή και την αρχή λειτουργίας του υδραυλικού κυλίνδρου, μπορούμε να αναλύσουμε ότι ο θεμελιώδης λόγος για την απόσυρση του υδραυλικού κυλίνδρου είναι ότι ο όγκος του υδραυλικού ελαίου στον θάλαμο χωρίς ράβδο έχει μειωθεί. Οι πιθανοί λόγοι για τη μείωση του όγκου του υδραυλικού ελαίου στο θάλαμο χωρίς ράβδοι είναι οι λόγοι για τους οποίους ο υδραυλικός κύλινδρος κατεβαίνει αυτόματα:

(1) Εσωτερική διαρροή του υδραυλικού κυλίνδρου. Το λάδι στο θάλαμο χωρίς ράβδο του υδραυλικού κυλίνδρου ρέει στο θάλαμο της ράβδου μέσω της σφραγίδας εμβόλου.

(2) Διαρροή στο πίσω άκρο του υδραυλικού κυλίνδρου. Το υδραυλικό λάδι στο θάλαμο χωρίς ράβδους διαρρέει προς τα έξω από το κάλυμμα του οπίσθιου άκρου. Πρόκειται για μια εξωτερική διαρροή και είναι εύκολο να ελεγχθεί.

(3) Το υδραυλικό έλαιο στο θάλαμο χωρίς ράβδους ρέει μακριά από τη θύρα πετρελαίου. Αυτό μπορεί να χωριστεί σε διάφορες καταστάσεις:

α) Διαρροή λαδιού από την άρθρωση σωλήνα θύρας λαδιού ή σωλήνα υδραυλικού λαδιού. Πρόκειται επίσης για εξωτερική διαρροή και είναι εύκολο να ελεγχθεί.

β) Στο κύκλωμα χρησιμοποιώντας την ουδέτερη κλειδαριά της βαλβίδας αναστροφής, η βαλβίδα αντιστροφής μπορεί να μην επιστραφεί πλήρως στην ουδέτερη θέση ή η ουδέτερη σφράγιση μπορεί να είναι κακή.

γ) Στο κύκλωμα χρησιμοποιώντας την υδραυλική κλειδαριά, ο υδραυλικός δακτύλιος κλειδώματος μπορεί να υποστεί βλάβη ή η ουδέτερη θέση της βαλβίδας αντιστροφής μπορεί να επιλεγεί ακατάλληλα. (4) Η διαρροή λαδιού από τον υδραυλικό κύλινδρο κυλίνδρου θεωρείται επίσης ως εξωτερική διαρροή, η οποία είναι εύκολο να παρατηρηθεί και η πιθανότητα είναι γενικά πολύ μικρή.

4. Λύση

(1) Η εσωτερική διαρροή του υδραυλικού κυλίνδρου μπορεί να προκληθεί από τη γήρανση του δακτυλίου σφράγισης. Ο δακτύλιος σφράγισης πρέπει να αντικατασταθεί ή μια πιο λογική δομή στεγανοποίησης πρέπει να επανασχεδιαστεί.

(2) Το ίδιο ισχύει και για τη διαρροή του οπίσθιου άκρου του υδραυλικού κυλίνδρου. Η σφράγιση πρέπει να αντικατασταθεί ή μια πιο λογική δομή σφράγισης πρέπει να επανασχεδιαστεί.

(3) Όταν ο σωλήνας λαδιού διαρρέει λάδι, ελέγξτε αν ο δακτύλιος σφράγισης της άρθρωσης είναι κατεστραμμένος. Αντικαταστήστε τη σφραγίδα ή αντικαταστήστε την άρθρωση.

(4) Στο κύκλωμα χρησιμοποιώντας το κλείδωμα του κέντρου της βαλβίδας αναστροφής, η κεντρική σφραγίδα δεν είναι καλή. Γενικά, προκαλείται από λεκέδες πετρελαίου ή άλλες ακαθαρσίες που προκαλούν τον πυρήνα της βαλβίδας να μην μετακινηθεί στη θέση του ή το ελατήριο είναι κολλημένο ή σπασμένο, προκαλώντας το να μην μπορεί να επιστρέψει στην κεντρική θέση. Το επαγγελματικό προσωπικό πρέπει να επισκευάσει ή να αντικαταστήσει τη βαλβίδα αναστροφής. Εάν η απαίτηση συντήρησης πίεσης είναι σχετικά υψηλή, μπορείτε να εξετάσετε την αντικατάσταση της υδραυλικής κλειδαριάς.

(5) Στο κύκλωμα κλειδωμένο με υδραυλική κλειδαριά, η βαλβίδα ουδέτερης λειτουργίας με κλειστές θύρες Α και Β δεν μπορεί να χρησιμοποιηθεί, επειδή το κλείσιμο των θυρών Α και Β μπορεί να προκαλέσει την μονόδρομη βαλβίδα υδραυλικού ελέγχου να ανοίγει και στις δύο κατευθύνσεις και να μην παίξει τον ρόλο κλειδώματος. Επιπλέον, η θραύση ή οι ακαθαρσίες της υδραυλικής κλειδαριάς μπορεί επίσης να προκαλέσει την πλήρη κλειστή η υδραυλική κλειδαριά, με αποτέλεσμα τη διαρροή.

Περίληψη

Υδραυλικοί κύλινδροιείναι κρίσιμοι ενεργοποιητές στα υδραυλικά συστήματα και η σταθερότητά τους είναι απαραίτητη για την απόδοση του συστήματος. Ένα κοινό ζήτημα είναι ο ανεπιθύμητος αυτο-αποσυνδεδεμένος υδραυλικών κυλίνδρων όταν είναι κλειδωμένοι στη θέση τους. Αυτό το πρόβλημα προκύπτει λόγω εσωτερικής ή εξωτερικής διαρροής, όπως η αποτυχία της σφράγισης στον κύλινδρο, η διαρροή στα άκρα, ή το υδραυλικό λάδι που διαφεύγουν από τη θύρα λαδιού. Επιπλέον, η ακατάλληλη λειτουργία των βαλβίδων ελέγχου κατεύθυνσης ή των υδραυλικών κλειδαριών - όπως η ελλιπή ουδέτερη τοποθέτηση, η φθορά της σφράγισης ή η εσφαλμένη επιλογή βαλβίδων - μπορούν να συμβάλλουν στο ζήτημα. Οι λύσεις περιλαμβάνουν την αντικατάσταση των κατεστραμμένων σφραγίδων, την επισκευή ή την αντικατάσταση ελαττωματικών βαλβίδων, την εξασφάλιση της κατάλληλης επιλογής υδραυλικής κλειδαριάς και τη διατήρηση της καθαριότητας του συστήματος για την αποφυγή μόλυνσης. Η αντιμετώπιση αυτών των παραγόντων εξασφαλίζει αξιόπιστη λειτουργία υδραυλικού κυλίνδρου και αποτρέπει την ακούσια κίνηση.
