Ποια είναι η βασική δομή ενός μέγγλου; Πώς να διατηρήσετε και ένα μέγγενο;

Εισαγωγή

Ως μηχανικός επαγγελματίας επεξεργασίας, τοΕργαλείο CNCείναι ένα από τα απαραίτητα εργαλεία στην καθημερινή μας εργασία. Διαδραματίζει σημαντικό ρόλο στη σύσφιξη, την επεξεργασία και τη συναρμολόγηση των τμημάτων.

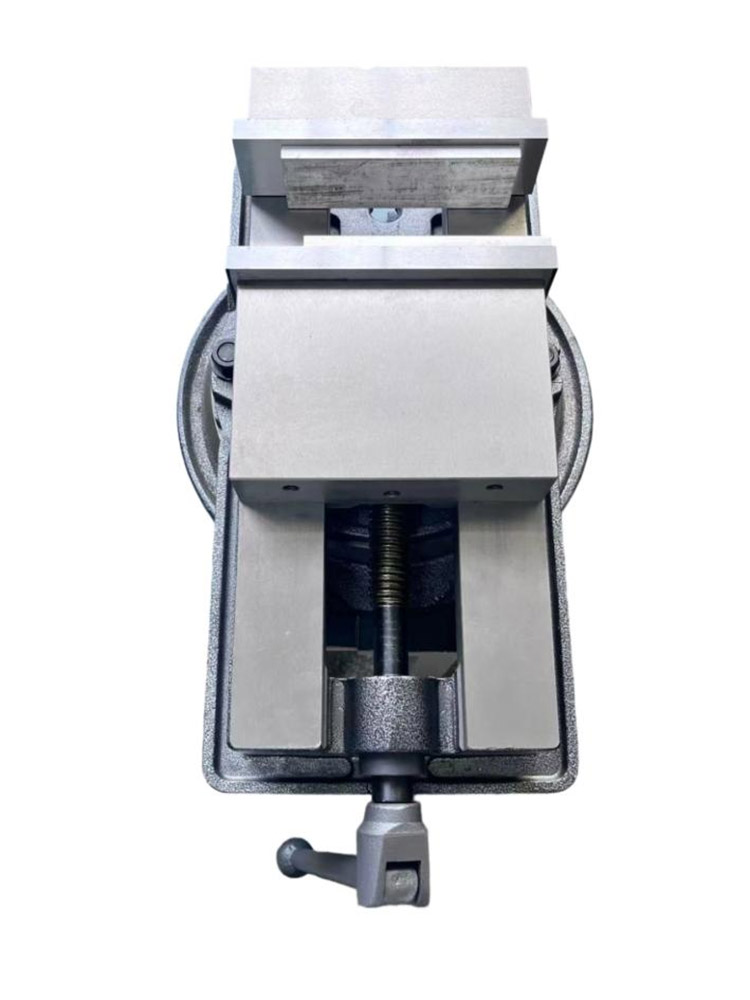

1. Η βασική δομή του φρεζαρίσματος

(1) Το σώμα της γνάθου

Το σώμα της γνάθου είναι συνήθως κατασκευασμένο από χυτοσίδηρο υψηλής αντοχής ή χάλυβα. Δεν παρέχει μόνο μια βάση τοποθέτησης για άλλα εξαρτήματα, αλλά και φέρει τη δύναμη σύσφιξης και διάφορες τάσεις κατά τη διάρκεια της επεξεργασίας.

(2) σταθερές σιαγόνες και κινητά σιαγόνα

Τα σταθερά σαγόνια και τα κινητά σιαγόνα χρησιμοποιούνται για να σφίξουν το τεμάχιο. Οι σταθερές σιαγόνες εγκαθίστανται στη μία πλευρά του σώματος της γνάθου, ενώ τα κινητά σαγόνια συνδέονται με το σώμα της γνάθου μέσα από μια βίδα. Το κινητό σαγόνι μπορεί να μετακινηθεί κατά μήκος της σιδηροτροχιάς οδηγού του σώματος της γνάθου που οδηγείται από τη βίδα για να επιτύχει τη σύσφιξη ή τη χαλάρωση του τεμαχίου εργασίας.

(3) βίδα και παξιμάδι

Η βίδα είναι εγκατεστημένη μέσα στο σώμα της γνάθου, το ένα άκρο συνδέεται με το κινητό σαγόνι και το άλλο άκρο εκτείνεται έξω από το σώμα της γνάθου για να σχηματίσει μια λαβή. Περιστρέφοντας τη λαβή, η βίδα οδηγεί το κινητό σαγόνι για να μετακινηθεί για να επιτύχει τη δράση της σύσφιξης ή της χαλάρωσης.

(4) Οδηγός σιδηροτροχιάς

Η σιδηροτροχιά είναι η διαδρομή στην οποία κινείται το κινητό σαγόνι, που συνήθως βρίσκεται στο πλάι του σώματος της γνάθου. Η ακρίβεια και η ποιότητα της επιφάνειας της σιδηροτροχιάς οδηγούν άμεσα επηρεάζουν την κινούμενη σταθερότητα και την ακρίβεια σύσφιξης του κινητού γνάθου.

(5) Βάση

Η βάση είναι το υποστηρικτικό μέρος της μέγγιας, που συνήθως έχει σχεδιαστεί για να είναι περιστρεφόμενο, έτσι ώστε ο χειριστής να μπορεί να προσαρμόσει την κατεύθυνση του τεμαχίου εργασίας όπως απαιτείται.

2. Συναρμολόγηση της μηχανής

(1) Καθαρισμός

Μετά από κάθε χρήση, σκουπίστε τομέγγενηΣώμα, σιαγόνες, βίδες και καθοδήγηση με ένα καθαρό πανί για την απομάκρυνση των αρχείων σιδήρου, της σκόνης και των υπολειμμάτων λαδιού που απομένουν κατά τη διάρκεια της επεξεργασίας. Ειδικά τα σαγόνια, αν απομείνουν οι αρχειοθέσεις σιδήρου, μπορεί να γρατσουνίσει την επιφάνεια του τεμαχίου εργασίας κατά τη σύσφιξη του τεμαχίου εργασίας την επόμενη φορά.

(2) λίπανση

Η διατήρηση της λίπανσης είναι το κλειδί για την επέκταση της διάρκειας ζωής του. Εφαρμόστε μια κατάλληλη ποσότητα λιπαντικού λαδιού στη βίδα και καθοδηγήστε τις ράγες τακτικά. Το λιπαντικό λάδι δεν μπορεί μόνο να μειώσει την τριβή μεταξύ των τμημάτων, αλλά και να αποτρέψει τη σκουριά.

(3) Ελέγξτε τη βίδα και το παξιμάδι

Ελέγξτε τακτικά την εφαρμογή της βίδας και του παξιμάδι. Εάν η βίδα βρέθηκε να περιστρέφεται αβίαστα ή υπάρχουν ενδείξεις χαλαρότητας, ρυθμίστε ή αντικαταστήστε το παξιμάδι εγκαίρως. Η κατάλληλη ακρίβεια της βίδας και του παξιμάτου επηρεάζει άμεσα τη δύναμη σύσφιξης και την επιχειρησιακή ευελιξία της μέγγιας, οπότε δεν μπορεί να αγνοηθεί.

(4) Ελέγξτε τη βάση

Η σταθερότητα της βάσης είναι ζωτικής σημασίας για τη χρήση του αποτελέσματος της μέγγιας. Εάν τα μπουλόνια τοποθέτησης της βάσης βρέθηκαν να είναι χαλαρά, σφίξτε τα εγκαίρως. Ταυτόχρονα, ελέγξτε αν η λειτουργία περιστροφής της βάσης είναι φυσιολογική. Εάν η περιστροφή δεν είναι ομαλή, καθαρίστε τη σκόνη και τα συντρίμμια μέσα στη βάση και εφαρμόστε λιπαντικό λάδι όπου είναι απαραίτητο.

Σύναψη

Το μηχάνημα είναι ένα πολύ σημαντικό εργαλείο στοΕπεξεργασία εργαλείων μηχανής CNC. Η βασική του δομή είναι απλή αλλά ισχυρή, οπότε θα το διατηρήσουμε προσεκτικά και θα την χρησιμοποιήσουμε. Ελπίζω ότι η εμπειρία και οι δεξιότητές μας μπορούν να είναι χρήσιμες.
