Μη τυποποιημένη υδραυλική βαλβίδα

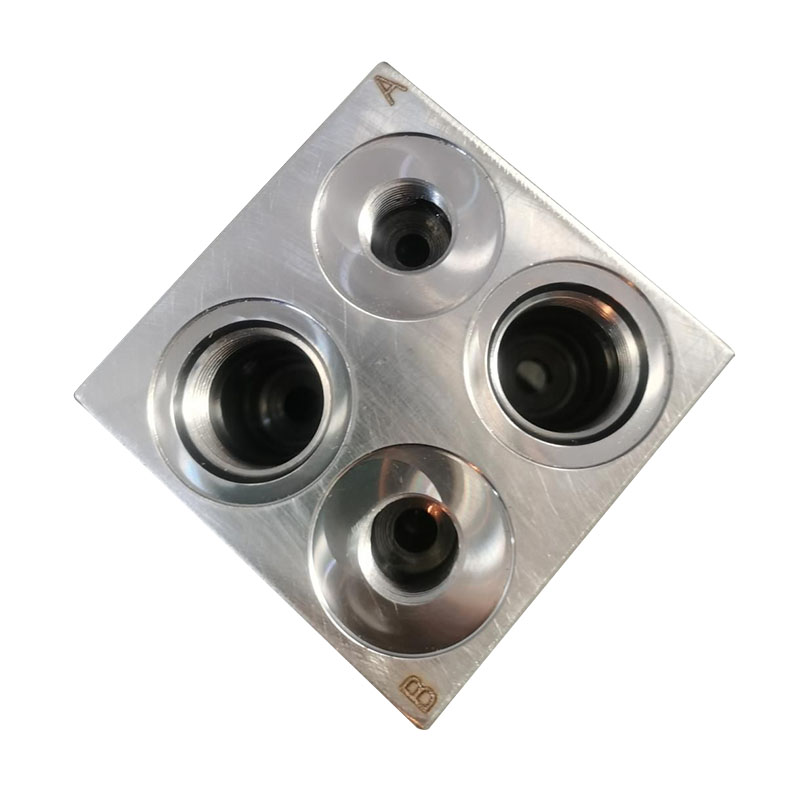

Μη τυποποιημένες προσαρμοσμένες υδραυλικές βαλβίδες μπλοκ Qingdao Micro Precision Machinery Co., Ltd. είναι ένας κατασκευαστής που ειδικεύεται στο σχεδιασμό και την επεξεργασία μη τυποποιημένων υδραυλικών βαλβίδων. Έχουμε επικεντρωθεί στο σχεδιασμό και την παραγωγή υδραυλικών βαλβίδων για περισσότερα από 20 χρόνια. Τα προϊόντα μας έχουν εξαιρετικά υψηλή σταθερότητα και το πλεονέκτημα των τιμών τους είναι επίσης πολύ προφανές. Καλύπτοντας τις περισσότερες από τις ευρωπαϊκές και αμερικανικές αγορές.

Ανυπομονούμε να γίνουμε ο μακροπρόθεσμος συνεργάτης σας στην Κίνα.

Τα μη τυποποιημένα υλικά υδραυλικών βαλβίδων επιλέγονται από το Νο 20 χάλυβα, τον χάλυβα αρ. 45, σφυρήλατο, Q355D, χυτοσίδηρο και αλουμίνιο, κλπ. Αποδοχή υλικών που καθορίζονται από τους πελάτες και παρέχουν στους πελάτες αναφορές δοκιμών υλικού τρίτου μέρους και εκθέσεις ανίχνευσης ελαττωμάτων.

Λάβετε μια προσφορά τώρα

Μη τυπική υδραυλική βαλβίδα γρήγορη διάταξη:

Κατά την τοποθέτηση μη τυποποιημένων υδραυλικών βαλβίδων, θα πρέπει να εξετάσετε εάν η κατεύθυνση εγκατάστασης του σώματος της βαλβίδας είναι λογική. Ο πυρήνας της βαλβίδας πρέπει να είναι σε οριζόντια κατεύθυνση για να αποτρέψει το αυτο-βάρος του πυρήνα της βαλβίδας να επηρεάσει την ευαισθησία της βαλβίδας. Συγκεκριμένα, η βαλβίδα αναστροφής πρέπει να είναι οριζόντια. Το σχήμα, η θέση και το μέγεθος των δημόσιων οπών πετρελαίου του μη τυποποιημένου μπλοκ υδραυλικής βαλβίδας θα πρέπει να προσδιορίζονται σύμφωνα με τις απαιτήσεις σχεδιασμού του συστήματος. Κατά τον προσδιορισμό των παραμέτρων εγκατάστασης κάθε συστατικού στο μη τυποποιημένο υδραυλικό μπλοκ βαλβίδων, θα πρέπει να προσπαθήσουμε το καλύτερο για να κάνουμε τις τρύπες που πρέπει να συνδεθούν όσο το δυνατόν πιο ορθογώνιες, έτσι ώστε να συνδέονται άμεσα και να μειώνουν τις περιττές τρύπες. Δεδομένου ότι κάθε συστατικό έχει περισσότερες από δύο τρύπες λαδιού και αυτές οι οπές πρέπει να συνδέονται με τις τρύπες άλλων εξαρτημάτων και τις δημόσιες οπές πετρελαίου στο μη τυποποιημένο μπλοκ υδραυλικής βαλβίδας, μερικές φορές δεν είναι δυνατή η άμεση σύνδεση, οπότε ο σχεδιασμός πρέπει να είναι απαραίτητη τρύπες. Ο σχεδιασμός της οπής του μη τυποποιημένου μπλοκ υδραυλικής βαλβίδας είναι να προσδιοριστεί ο αριθμός των οπών διεργασίας που πρέπει να προστεθούν όταν συνδέονται οι οπές, το μέγεθος του τύπου και της θέσης των οπών της διεργασίας και η διάμετρο οπής και το βάθος των οπών των οπών στο μη τυποποιημένο μπλοκ υδραυλικής βαλβίδας. Τα μικρά πάχη τοιχώματος μεταξύ κλειστών καναλιών πρέπει να ελέγχονται για δύναμη. Θα πρέπει να σημειωθεί ότι οι οπές των βιδών στερέωσης των υδραυλικών εξαρτημάτων στο μη τυποποιημένο υδραυλικό μπλοκ βαλβίδων δεν συγκρούονται με τα περάσματα πετρελαίου και το πάχος του μικρού τοιχώματος πρέπει επίσης να ελέγχεται για αντοχή κ.λπ.

Οι διαστάσεις των υδραυλικών εξαρτημάτων που είναι εγκατεστημένα σε μη τυποποιημένα υδραυλικά μπλοκ βαλβίδων δεν πρέπει να παρεμβαίνουν μεταξύ τους. Οι γεωμετρικές διαστάσεις του μπλοκ βαλβίδας εξετάζουν κυρίως τις εξωτερικές διαστάσεις κάθε συστατικού που είναι εγκατεστημένο στο μπλοκ βαλβίδων, έτσι ώστε να υπάρχει επαρκής χώρος συναρμολόγησης μεταξύ των εξαρτημάτων. Η απόσταση μεταξύ των υδραυλικών συστατικών πρέπει να είναι μεγαλύτερη από 5mm. Η ηλεκτρομαγνήτη στη βαλβίδα αναστροφής, η πιλοτική βαλβίδα στη βαλβίδα πίεσης και ο μετρητής πίεσης μπορούν να επεκταθούν κατάλληλα πέρα ​​από το επίπεδο εγκατάστασης του μπλοκ ρύθμισης, το οποίο μπορεί να μειώσει το μέγεθος του μπλοκ βαλβίδας. Αλλά προσέξτε να μην αφήσετε τα εξαρτήματα που προεξέχουν να συγκριθούν με άλλα μέρη.

Πράγματα που πρέπει να σημειώσετε κατά το σχεδιασμό μη τυποποιημένων υδραυλικών βαλβίδων:

1. Στο σχεδιασμό μη τυποποιημένων υδραυλικών βαλβίδων, το κύκλωμα λαδιού πρέπει να είναι όσο το δυνατόν απλούστερο και πρέπει να ελαχιστοποιηθούν οι βαθιές τρύπες, οι οπές και οι οπές επεξεργασίας. Η διάμετρος της οπής στο μπλοκ της βαλβίδας πρέπει να ταιριάζει με τον ρυθμό ροής. Ιδιαίτερη προσοχή πρέπει να δοθεί στις διασυνδεδεμένες τρύπες για να εξασφαλιστεί επαρκής περιοχή ροής. Δώστε προσοχή στην κατεύθυνση και τη θέση της εισόδου πετρελαίου και της εξόδου. Θα πρέπει να ταιριάζει με τη συνολική διάταξη του συστήματος και τη φόρμα σύνδεσης σωλήνα και να εξετάσει τη χειροτεχνία της λειτουργίας εγκατάστασης, πρέπει να εξασφαλιστούν εξαρτήματα με κατακόρυφες ή οριζόντιες απαιτήσεις εγκατάστασης για την ικανοποίηση των απαιτήσεων μετά την εγκατάσταση.

2. Για τα εξαρτήματα που πρέπει να προσαρμοστούν κατά τη διάρκεια της εργασίας, πρέπει να λαμβάνεται υπόψη η ευκολία λειτουργίας και παρατήρησης κατά το σχεδιασμό. Τα ρυθμιζόμενα εξαρτήματα όπως οι βαλβίδες υπερχείλισης και οι βαλβίδες ελέγχου ταχύτητας θα πρέπει να ορίζονται σε θέση όπου η λαβή ρύθμισης είναι εύκολη στη λειτουργία.

3. Τα εξαρτήματα και τα βασικά εξαρτήματα που απαιτούν συχνή συντήρηση, όπως αναλογικές βαλβίδες και σερβοκάρτες, θα πρέπει να βρίσκονται πάνω ή εκτός του μπλοκ βαλβίδας για να διευκολυνθούν η αποσυναρμολόγηση και η συναρμολόγηση. Επιπλέον, θα πρέπει να ρυθμιστεί επαρκής αριθμός σημείων μέτρησης πίεσης στο σχεδιασμό του μπλοκ βαλβίδας για σφάλμα μπλοκ βαλβίδων. Για μπλοκ των βαλβίδων που ζυγίζουν περισσότερα από 30 κιλά, πρέπει να παρέχονται οπές ανύψωσης. Ωστόσο, με την προϋπόθεση της ικανοποίησης των απαιτήσεων χρήσης, ο όγκος του μπλοκ βαλβίδων πρέπει να διατηρεί όσο το δυνατόν μικρότερη.
