Τύποι και χαρακτηριστικά των κατόχων εργαλείων CNC？

Εισαγωγή

Στον τομέα της κατεργασίας ακριβείας τουΕργαλεία μηχανής CNC, οι κάτοχοι εργαλείων είναι βασικά εξαρτήματα που συνδέουν εργαλεία και εργαλεία. Ως εταιρεία που ειδικεύεται στην κατεργασία της CNC, γνωρίζουμε καλά ότι διαφορετικοί τύποι κάτοχων εργαλείων έχουν βαθιές επιπτώσεις στην απόδοση μηχανικής κατεργασίας, την ακρίβεια και την ποιότητα. Επιτρέψτε μου να σας συστήσω στους κοινούς τύπουςΚάτοχοι εργαλείων CNCκαι τα μοναδικά χαρακτηριστικά τους λεπτομερώς.

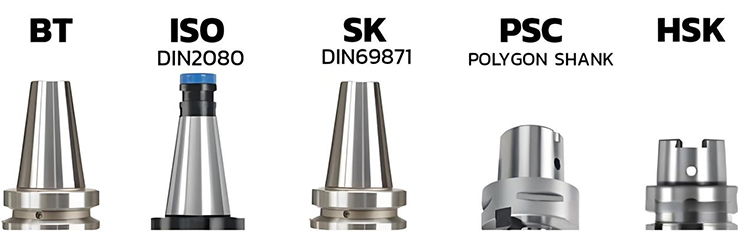

Οι κάτοχοι εργαλείων διαιρούνται συνήθως σε δύο κατηγορίες σύμφωνα με την κωνική οπή του εργαλείου του άξονα του κέντρου κατεργασίας:

1. Οικουμενικός κάτοχος εργαλείων με κωνική άτρακτο 7:24

Ο εργαλείο εργαλείων 7:24 χρησιμοποιεί ξεχωριστή επιφάνεια κωνικής για τοποθέτηση και η λαβή κωνικού είναι μεγαλύτερη. Η κωνική επιφάνεια εκτελεί ταυτόχρονα δύο λειτουργίες: τοποθετώντας τον κάτοχο εργαλείων σε σχέση με το κέντρο της άξονας και μεταδίδοντας ροπή μέσω της δύναμης σύσφιξης.

Καθολικός κάτοχος εργαλείων με κωνικό 7: 24. Υπάρχουν συνήθως πέντε πρότυπα και προδιαγραφές:

(1) Διεθνές πρότυπο IS0 7388-1 (συντομογραφία ως IV ή IT)

Χαρακτηριστικά:

Υψηλή ευελιξία, μπορεί να εγκατασταθεί σε εργαλεία μηχανής DIN 69871 και ANSI/ASME.

(2) Γερμανικό πρότυπο DIN 69871, κινεζικό πρότυπο GB10944

(συντομογραφία ως JT, SK, DIN, DAT ή DV)

Χαρακτηριστικά:

Οι διαστάσεις της εγκατάστασης είναι οι ίδιες με αυτές των ιδιοκτητών εργαλείων ISO 7388-1, αλλά η τιμή D4 είναι μεγαλύτερη, γεγονός που μπορεί να προκαλέσει παρεμβολή εγκατάστασης.

(3) Αμερικανικό πρότυπο ANSI B5.50

Χαρακτηριστικά:

Δεν διαθέτει μια εγκοπή σφήνας και δεν μπορεί να εγκατασταθεί στα εργαλεία DIN 69871 και ISO 7388-1, αλλά τα δύο τελευταία μπορούν να εγκατασταθούν σε αυτό.

(4) Ιαπωνικό πρότυπο JIS B6339, (MAS BT, αναφέρεται ως BT)

Χαρακτηριστικά:

Ο κωνικός κατόχου εργαλείων BT είναι μικρότερος από τους τρεις προηγούμενους κατασκευαστές εργαλείων και οι διαστάσεις εγκατάστασης είναι διαφορετικές, επομένως δεν μπορούν να αντικατασταθούν. Η συμμετρική δομή το καθιστά πιο σταθερό σε υψηλές ταχύτητες από τους άλλους τρεις κατασκευαστές εργαλείων.

(5) Γερμανικό πρότυπο DIN 2080 (συντομογραφία ως NT ή ST)

Μέθοδος τάσης: Ο κάτοχος εργαλείου τύπου NT σφίγγεται από μια ράβδο έλξης σε ένα παραδοσιακό εργαλείο, γνωστό και ως ST στην Κίνα

2. Χάρτη εργαλείων με κωνική άτρακτο 1:10

(1) Κατόπιν εργαλείων HSK

Οι κάτοχοι εργαλείων κενού HSK μπορούν να βελτιώσουν την ακαμψία και τη σταθερότητα του συστήματος και την ακρίβεια του προϊόντος κατά τη διάρκεια της μηχανικής υψηλής ταχύτητας και να συντομεύσουν τον χρόνο αντικατάστασης του εργαλείου, να διαδραματίζουν σημαντικό ρόλο στην κατεργασία υψηλής ταχύτητας.

Οι κάτοχοι εργαλείων HSK είναι διαθέσιμοι σε διάφορες προδιαγραφές όπως τα A, B, C, D, E και F. Μεταξύ αυτών, τα A, E και F χρησιμοποιούνται συνήθως σε κέντρα κατεργασίας (αυτόματη αλλαγή εργαλείου).

Χαρακτηριστικά: Έχει κωνικό 1:10 και υιοθετεί ένα σχεδιασμό επαφής διπλής όψης (δηλ. Το κωνικό και το άκρο της άκρης βρίσκονται σε επαφή ταυτόχρονα), παρέχοντας υψηλότερη ακαμψία και ακρίβεια, ιδιαίτερα κατάλληλα για περιβάλλοντα κοπής υψηλής ταχύτητας.

(2) PSC Taper Shank (ISO26623)

Χρησιμοποιεί ένα σύντομο κωνικό σχέδιο (συνήθως 1:10 κωνικό), αλλά μόνο συνδέεται με τον άξονα μέσω της επαφής επιφάνειας κωνικής επιφάνειας. Ορισμένα μοντέλα μπορούν να συνδυάσουν την επαφή του τελικού προσώπου για να βελτιώσουν την ακαμψία.

Ο στόχος σχεδιασμού είναι να μειωθεί η μεταβολή της κάθαρσης της επιφάνειας της κωνικής που προκαλείται από τη φυγόκεντρη δύναμη κατά τη διάρκεια της περιστροφής υψηλής ταχύτητας, αλλά η μέθοδος τοποθέτησής της είναι απλούστερη από την HSK και βασίζεται κυρίως στη δύναμη τριβής της επιφάνειας της κωνικής επιφάνειας.

Σύναψη

Ως κατασκευαστής τουΚάτοχοι εργαλείων CNC, είμαστε πάντα αποφασισμένοι να παρέχουμε στους χρήστες υψηλής ποιότητας προϊόντα χειρισμού εργαλείων υψηλής απόδοσης. Ως εκ τούτου, συνεχίζουμε να βελτιστοποιούμε το σχεδιασμό προϊόντων και να εμπλουτίσουμε τις κατηγορίες προϊόντων για να διασφαλίσουμε ότι κάθε χειρολαβή εργαλείων μπορεί να εκτελέσει το καλύτερο σε κατεργασία CNC, βοηθώντας τους χρήστες να επιτύχουν αποτελεσματικούς και ακριβείς στόχους κατεργασίας.
