Πώς να επιλέξετε μπλοκ βαλβίδων;

Ομπλοκ βαλβίδαςείναι ένα βασικό στοιχείο στα υδραυλικά συστήματα και τα συστήματα ελέγχου βιομηχανικών υγρών. Η ορθότητα της επιλογής του σχετίζεται άμεσα με την απόδοση, την αξιοπιστία και την οικονομία του συστήματος. Προκειμένου να βελτιωθεί η αποδοτικότητα της εργασίας και να μειώσουμε το κόστος, θα πρέπει να μάθουμε πώς να επιλέξουμε σωστά το μπλοκ βαλβίδας.

1. Διευκρίνιση του σκοπού του μπλοκ βαλβίδας στον εξοπλισμό ή τη συσκευή

Προσδιορίστε τις συνθήκες εργασίας του μπλοκ βαλβίδας, τις ιδιότητες του ισχύοντος μέσου, την πίεση λειτουργίας, τη θερμοκρασία εργασίας και τη μέθοδο λειτουργίας και ελέγχου. Πριν επιλέξουμε το μπλοκ της βαλβίδας, πρέπει πρώτα να κατανοήσουμε τις απαιτήσεις εφαρμογής μας. Ποιο είναι το εύρος θερμοκρασίας και πίεσης του υγρού; Πόσο μεγάλο είναι ο ρυθμός ροής; Αυτά είναι όλα αυτά που πρέπει να εξετάσουμε.

2. Επιλέξτε τον σωστό τύπο μπλοκ βαλβίδας

Σύμφωνα με τις απαιτήσεις του συστήματος, επιλέξτε τον σωστό τύπο μπλοκ βαλβίδας, όπως μπλοκ βαλβίδας μονής κεφαλής, μπλοκ βαλβίδας διπλής κεφαλής ή μπλοκ βαλβίδας πολλαπλών κεφαλών. Οι συνήθως χρησιμοποιούμενοι τύποι μπλοκ βαλβίδων σε υδραυλικά συστήματα περιλαμβάνουν αμφίδρομα μπλοκ βαλβίδων, ενσωματωμένες μπλοκ βαλβίδων κ.λπ.

3. Σχεδιασμός και δομική βελτιστοποίηση

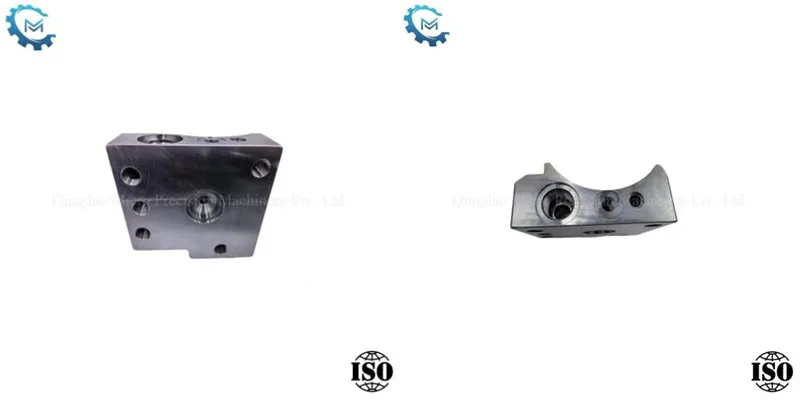

Εμφάνιση και μέγεθος: τομπλοκ βαλβίδαςείναι γενικά ένα ορθογώνιο εξεδρό, και μπορεί επίσης να είναι κυκλικό λαμβάνοντας υπόψη τον περιορισμό του χώρου εγκατάστασης.

Σχεδιασμός καναλιών: Η διάμετρος του κύριου καναλιού θα πρέπει να προσδιορίζεται με βάση τον ρυθμό ροής και την ταχύτητα ροής. Η ταχύτητα ροής του καναλιού πίεσης δεν πρέπει να υπερβαίνει τα 8m/s και η ταχύτητα ροής του καναλιού πετρελαίου επιστροφής δεν πρέπει να υπερβαίνει τα 4m/s.

Επεξεργασία και σύνδεση: Προκειμένου να μειωθεί η απώλεια αντίστασης ροής, ο κύριος κανάλι μπορεί να υιοθετήσει ένα μερικό σχεδιασμό μεταξύ των οπών. Τα σύνθετα κανάλια πρέπει να αποφεύγονται όσο το δυνατόν περισσότερο για την απλοποίηση της επεξεργασίας.

Θα πρέπει επίσης να ληφθεί υπόψη ο τύπος διασύνδεσης και το μέγεθος του μπλοκ βαλβίδας και θα πρέπει να ταιριάζει με τη διεπαφή του σωλήνα λαδιού, της αντλίας λαδιού, του ενεργοποιητή κλπ. Συνδεδεμένη με αυτήν. Για παράδειγμα, υπάρχουν πολλές προδιαγραφές κοινών διεπαφών με σπείρωμα και η σύνδεση πρέπει να είναι σφιχτή για να αποφευχθεί η διαρροή.

4. Εξετάστε την επιλογή υλικού

Η επιλογή υλικού του μπλοκ βαλβίδας εξαρτάται από τις ιδιότητες του υγρού και τις συνθήκες του εργασιακού περιβάλλοντος. Τα συνηθισμένα υλικά περιλαμβάνουν χυτοσίδηρο, ανοξείδωτο χάλυβα, πλαστικό κλπ. Βεβαιωθείτε ότι το επιλεγμένο υλικό είναι ανθεκτικό στη διάβρωση, ανθεκτική σε υψηλή θερμοκρασία και ανθεκτική στη φθορά για να εξασφαλίσει την αξιοπιστία του μπλοκ βαλβίδας σε μακροπρόθεσμη χρήση.

5. Μέθοδος εγκατάστασης

Εγκατάσταση τύπου πλάκας, εγκατάσταση στοίβαξης κλπ. Εάν ο εξοπλισμός είναι περιορισμένος στο χώρο, μπορεί να είναι πιο κατάλληλο για ένα συμπαγές μπλοκ βαλβίδας εγκατάστασης στοίβαξης.

6. Λειτουργικές απαιτήσεις

Είτε πρόκειται για ένα σύστημα που χρησιμοποιείται για διαφορετικές λειτουργίες, όπως ο έλεγχος κατεύθυνσης, ο έλεγχος πίεσης ή ο έλεγχος ροής, είναι απαραίτητο να επιλέξετε ένα μπλοκ βαλβίδας με την αντίστοιχη λειτουργία.
