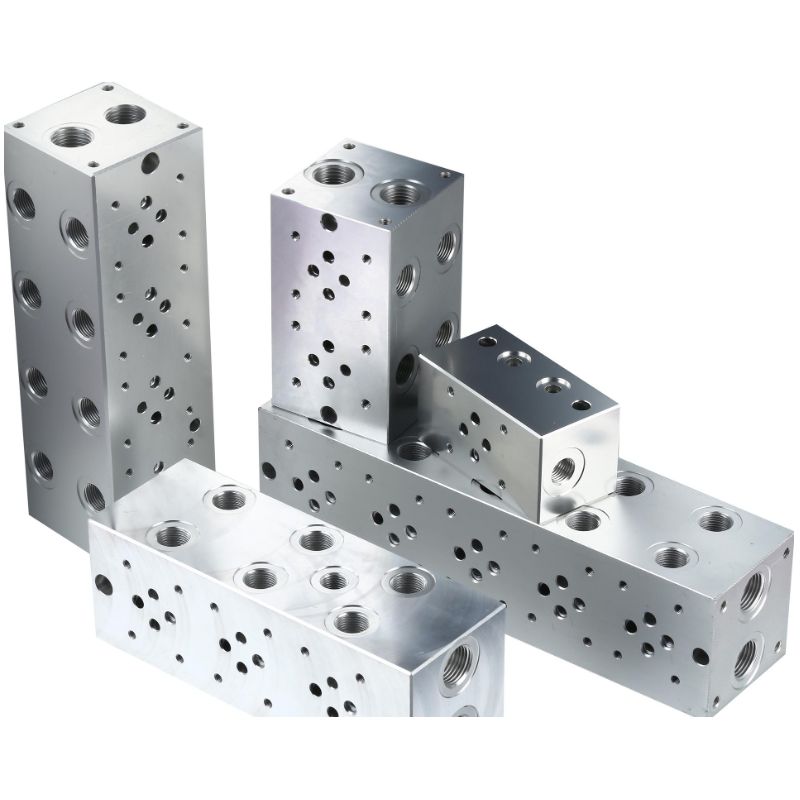

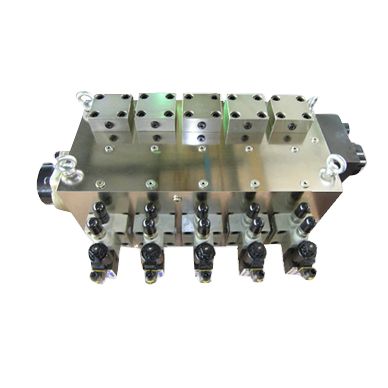

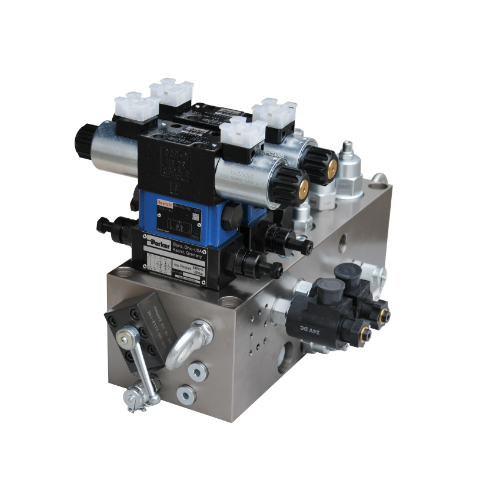

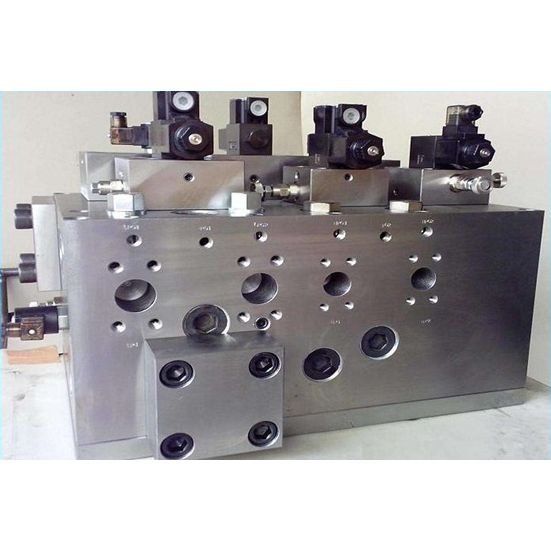

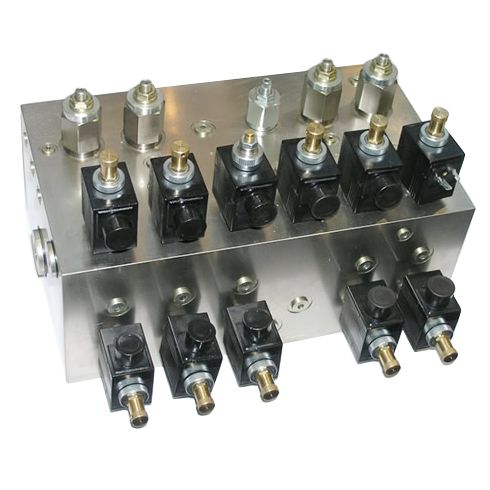

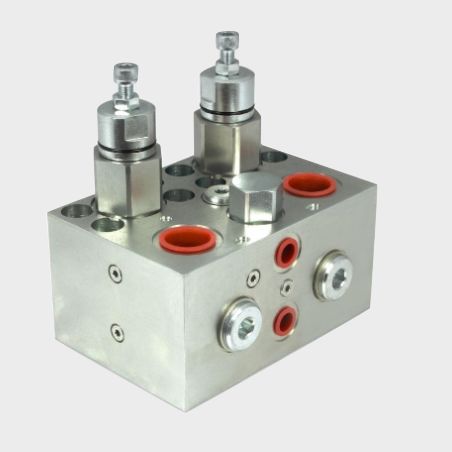

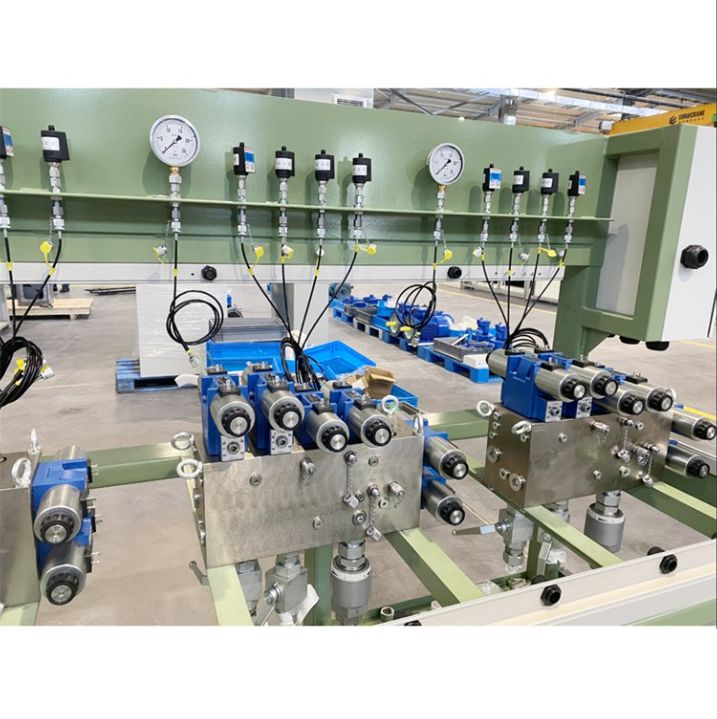

Μπλοκ βαλβίδας υδραυλικού σταθμού

Το μπλοκ βαλβίδας υδραυλικού σταθμού είναι ένα στοιχείο αυτοματισμού που λειτουργεί με λάδι πίεσης. Ελέγχεται από το λάδι πίεσης της βαλβίδας κατανομής πίεσης. Συνήθως χρησιμοποιείται σε συνδυασμό με τη βαλβίδα κατανομής ηλεκτρομαγνητικής πίεσης και μπορεί να χρησιμοποιηθεί για τον έλεγχο των εξ αποστάσεως και της εκτός των συστημάτων αγωγών πετρελαίου, φυσικού αερίου και νερού των υδροηλεκτρικών σταθμών. . Το συστατικό πυρήνα της υδραυλικής βαλβίδας είναι το μπλοκ υδραυλικής βαλβίδας, το οποίο διαδραματίζει σημαντικό ρόλο στον έλεγχο της κατεύθυνσης, της πίεσης και της ροής της ροής υγρού στην υδραυλική βαλβίδα. Η χρήση των υδραυλικών βαλβίδων δεν απλοποιεί μόνο το σχεδιασμό και την εγκατάσταση του υδραυλικού συστήματος, αλλά και διευκολύνει την ολοκλήρωση και την τυποποίηση του υδραυλικού συστήματος, γεγονός που είναι επωφελής για τη μείωση του κόστους κατασκευής και τη βελτίωση της ακρίβειας και της αξιοπιστίας.

Υλικό μπλοκ βαλβίδας υδραυλικού σταθμού:

20# χάλυβα, 35 σφυρήλατο χάλυβα, 45# χάλυβα, Q355D, χυτοσίδηρο, αλουμίνιο κλπ. Το υλικό της υδραυλικής βαλβίδας στεγάζει την ανίχνευση ελαττώματος και μπορεί να χρησιμοποιηθεί μετά τη διέλευση της δοκιμής.

Όλες οι οπές βιδών στο μπλοκ υδραυλικής βαλβίδας θα πρέπει να έχουν απαιτήσεις ακρίβειας κατεργασίας. Γενικά, επιλέγεται 7h. Η ακρίβεια κατεργασίας της οπής τοποθέτησης της βαλβίδας κασέτας με σπείρωμα θα πρέπει να συμμορφώνεται με τις απαιτήσεις του δείγματος του προϊόντος. Η τραχύτητα της οπής τοποθέτησης της βαλβίδας κασέτας είναι RA0.8. Επιπλέον, υπάρχουν επίσης απαιτήσεις ανοχής διαστάσεων και γεωμετρικής ανοχής. Η τραχύτητα της επιφάνειας της αυλάκιας 0-δακτυλίου είναι RA1.6, και η τραχύτητα της επιφάνειας του γενικού καναλιού ροής είναι RA12.5.

Το μπλοκ βαλβίδων υψηλής πίεσης είναι καλύτερο από 35 σφυρήλατο χάλυβα. Το γενικό μπλοκ βαλβίδας είναι κατασκευασμένο από χάλυβα Α3 ή όλκιμο σίδηρο. Κατά την κοπή του υλικού μπλοκ βαλβίδων από την πλάκα με κοπή αερίου, πρέπει να μείνει επαρκή αποζημίωση επεξεργασίας. Είναι καλύτερο να κόψετε το κενό μπλοκ βαλβίδας σφυρηλατημένο και στη συνέχεια να επεξεργαστείτε. Το υλικό που χρησιμοποιείται για την επεξεργασία του μπλοκ βαλβίδας πρέπει να διασφαλίζει ότι η εσωτερική δομή είναι πυκνή και δεν πρέπει να έχει ελαττώματα όπως οι ενδιάμεσες παρατηρήσεις και το τραχύμα. Εάν είναι απαραίτητο, το κενό θα πρέπει να επιθεωρείται για ατέλειες. Τα μπλοκ από χυτοσίδηρο και τα μεγαλύτερα χάλυβα θα πρέπει να γηράσκονται και να υποβληθούν σε προεπεξεργασία πριν από την επεξεργασία.

Λάβετε μια προσφορά τώρα

Επισκόπηση προϊόντος μπλοκ βαλβίδας υδραυλικού σταθμού

Το μπλοκ υδραυλικής βαλβίδας είναι ένα μικρό κύκλωμα κατά τη διάρκεια της λειτουργίας. Κατά τη χρήση, οι διάφορες βαλβίδες που χρησιμοποιούνται θα συνδυαστούν σε κάποιο βαθμό μέσω των οπών λαδιού στο μπλοκ βαλβίδων. Για παράδειγμα, χρησιμοποιούμε τώρα ένα μπλοκ βαλβίδας ισορροπίας, το οποίο ενσωματώνει τη βαλβίδα ισορροπίας, τη βαλβίδα μείωσης της πίεσης, τη βαλβίδα μονής κατεύθυνσης, τη βαλβίδα αναστροφής και τη βαλβίδα μεταφοράς. Το μπλοκ υδραυλικής βαλβίδας είναι μια ανεξάρτητη υδραυλική συσκευή σε κάποιο βαθμό. Παρέχει λάδι σύμφωνα με τις απαιτήσεις της συσκευής οδήγησης κατά τη διάρκεια της λειτουργίας και ελέγχει την κατεύθυνση, την πίεση και τη ροή της ροής λαδιού σε κάποιο βαθμό. Είναι κατάλληλο για τη μηχανή υποδοχής και τη υδραυλική συσκευή που μπορεί να διαχωριστεί. διαφόρων υδραυλικών μηχανημάτων.

Ο κινητήρας του μπλοκ υδραυλικής βαλβίδας θα οδηγήσει την περιστροφή σε κάποιο βαθμό, έτσι ώστε η αντλία να πιπιλίζει λάδι από τη δεξαμενή και το λάδι αντλίας. Αυτό θα μετατρέψει άμεσα τη μηχανική της ενέργεια στην ενέργεια πίεσης του υδραυλικού ελαίου σε κάποιο βαθμό. Κατά τη διάρκεια της λειτουργίας, θα ρυθμιστεί το υδραυλικό έλαιο σε κατεύθυνση, πίεση και ροή από την υδραυλική βαλβίδα μέσω του ενσωματωμένου μπλοκ και στη συνέχεια μεταδίδεται στον κύλινδρο λαδιού ή τον κινητήρα λαδιού της υδραυλικής μηχανής μέσω του εξωτερικού αγωγού, ελέγχοντας έτσι την αλλαγή της κατεύθυνσης του υδραυλικού κινητήρα, του μεγέθους και της ισχύος του εξοπλισμού επεξεργασίας των λυμάτων και των τροφών πετρελαίου διαφόρων υδραυλικών μηχανών.

Το πλήρες σύστημα του μπλοκ βαλβίδας υδραυλικού σταθμού αποτελείται από τα ακόλουθα εξαρτήματα:

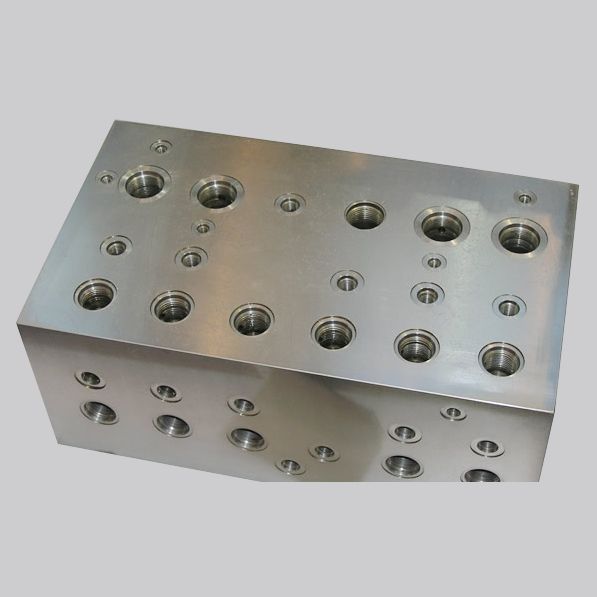

Μπλοκ λαδιού

Σχηματίζει το περίβλημα της βαλβίδας κασέτας και παρέχει κανάλια σύνδεσης, τα οποία οδηγούν στη πιλοτική βαλβίδα.

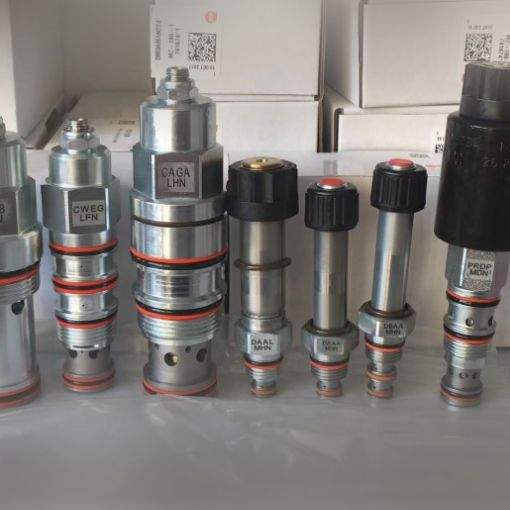

βαλβίδα κασέτας

Υδραυλικά ελεγχόμενη βαλβίδα κώνου με δύο θύρες υπηρεσιών και μία θύρα ελέγχου.

κάλυμμα

Ο κύριος σκοπός του είναι να σφραγίσει το πέρασμα στη βαλβίδα της κασέτας και επίσης να παρέχει τη γραμμή λαδιού σύνδεσης στη πιλοτική βαλβίδα.

πιλοτική βαλβίδα

Μινιατούρες συμβατικά σχεδιασμένες βαλβίδες ελέγχου κατεύθυνσης ή πίεσης, η εργασία των οποίων είναι να ελέγχει τις βαλβίδες κασέτας, κατά προτίμηση με τυποποιημένες διαμορφώσεις θύρας NG6

Το μπλοκ κυκλώματος λαδιού είναι μια συλλογή διάσπαρτων κυκλωμάτων υδραυλικού λαδιού. Με απλά λόγια, το υδραυλικό μπλοκ είναι ένα μπλοκ που ελέγχει το έργο του υδραυλικού ελαίου. Συνήθως παράγεται από τον Jinwu, κάθε υδραυλικό σύστημα πρέπει να σχεδιαστεί ξεχωριστά σύμφωνα με το υδραυλικό σχηματικό διάγραμμα. Το πλεονέκτημα είναι ότι απλοποιεί την εγκατάσταση, την επιθεώρηση, την αντικατάσταση και την επακόλουθη συντήρηση του υδραυλικού συστήματος. Το μειονέκτημα είναι ότι οι απαιτήσεις σχεδιασμού και επεξεργασίας είναι υψηλές, το κόστος ενός μόνο τεμαχίου είναι υψηλό και ο προσαρμοσμένος υδραυλικός σταθμός δεν είναι κατάλληλο για παραγωγή μονής και μικρής παρτίδας.

Με απλά λόγια, το υδραυλικό μπλοκ είναι ένα μπλοκ που ελέγχει το έργο του υδραυλικού ελαίου.

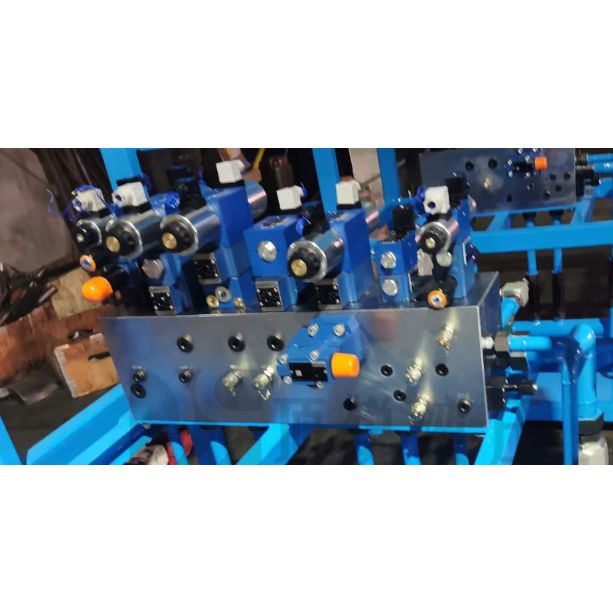

Η μορφή διαμόρφωσης των υδραυλικών εξαρτημάτων στο υδραυλικό σύστημα υιοθετεί επί του παρόντος ολοκληρωμένη διαμόρφωση. Η ενσωματωμένη διαμόρφωση μπλοκ είναι η εγκατάσταση μιας υδραυλικής βαλβίδας πλάκας στην επιφάνεια του μπλοκ κυκλώματος λαδιού, το οποίο έχει τα χαρακτηριστικά της συμπαγής δομής και της εύκολης συντήρησης. Για ένα υδραυλικό σύστημα που αποτελείται από πολλαπλά βασικά κυκλώματα, τα βασικά υδραυλικά κυκλώματα γενικά ομαδοποιούνται σύμφωνα με τη σύνθεση της μονάδας εξοπλισμού και κάθε ομάδα αντιστοιχεί σε ένα μπλοκ κυκλώματος λαδιού. Κατά το σχεδιασμό του μπλοκ κυκλώματος πετρελαίου, μια ελαφρά επίβλεψη θα οδηγήσει σε σφάλματα στο σχεδιασμό και την κατασκευή. Ως εκ τούτου, είναι ιδιαίτερα σημαντικό να επιλέξετε ένα λογισμικό επαγγελματικού σχεδιασμού για το σχεδιασμό μπλοκ κυκλώματος πετρελαίου.
